Magnetický separátor s výsuvnými rošty MSV – Classic

Magnetický separátor s výsuvnými rošty MSV

Separované medium se přes separátor sype gravitačně, tzn., že separátor MSV je určený do svislého potrubí.  Mírný sklon potrubí cca do 15˚ od vertikální osy je přípustný jen v materiálu s nejlepšími sypnými vlastnostmi. Pozn. tyto MSV dodáváme i do pneudopravy, např. za vývěvu na plastový granulát.

Průmyslové obory použití MSV

Magnetický separátor MSV je vhodný pro nasazení prakticky ve všech průmyslových odvětvích, kde je separován suchý, homogenní materiál, resp. směsi suchých materiálů v drobných až jemných frakcích, avšak s dobrými sypnými vlastnostmi.

Obory použití:

• průmysl agro produktů, krmných výrobků, a zejména potravinářský průmysl
• výroba stavebních hmot, keramiky a porcelánu, chemický průmysl
• průmysl zpracování plastů a gumy, recyklace a zpracování odpadů
• a další průmyslové obory, avšak kde je zpracováván suchý, dobře sypký materiál

Roštový separátor MSV není vhodný k nasazení do abrazivních látek (stěna trubice je obrobena na malou tloušťku, ca. 0,6 mm) a také do materiálů s lepivými vlastnostmi (rošty jsou stacionární – hrozí ucpání separátoru z důvodu tzv. „klembování“ materiálu)

Oblasti použití v průmyslovém provozu:

1. Separace na ochranu technologie v provozu:

   Cílem separace na ochranu technologie je odstranění feromagnetických nečistot z media za účelem ochrany technologických zařízení (řezné nože, mlýny apod.) před jejich poškozením. Separátor je umístěn už v průběhu zpracování media, a to před těmi technologickými jednotkami, které je třeba chránit před poškozením Fe-částicemi. Magnetické jádra roštů jsou výkonově osazena silnými NdFeB  magnety, a jejich kompozice, neboli sestava jádra je sestavena na zachycení středních, drobných až menších nečistot (od velikosti 1,0 mm), které by mohly poškodit navazující technologické zařízení. Tzn., že v praxi jsou použity kompozice jader ve stupních I, nebo II.

2. Separace na čistotu produktu:

   Cílem separace je čištění samotného produktu od feromagnetických nečistot za účelem dosažení co největší čistoty produktu. Separátor je v tomto případě umístěn zejména na konci výrobního procesu, nebo v jeho průběhu na více místech. To je nejúčinnější metoda. Magnetické jádra roštů jsou výkonově osazena nejsilnějšími NdFeB magnety, a kompozice magnetického jádra je sestavena na zachycení jemných až nejmenších nečistot (od 1,0 µm). Tzn., že v praxi jsou použity kompozice jader ve stupních III – VI.

Konstrukce a funkce separátoru s výsuvnými rošty MSV

Základními částmi magnetického separátoru jsou výsuvné magnetické rošty, umístěné v domku skříňové konstrukce.  Skříň separátoru je instalována do potrubního systému materiálu, nejlépe ve svislé poloze, ve volném pádu sypaného media.

Magnetické rošty vytvářejí magnetické pole, ve kterém jsou magnetické částice, nečistoty indukovány a přitaženy k povrchu trubic, kde zůstávají zachyceny, ponejvíce na spodní části trubice.

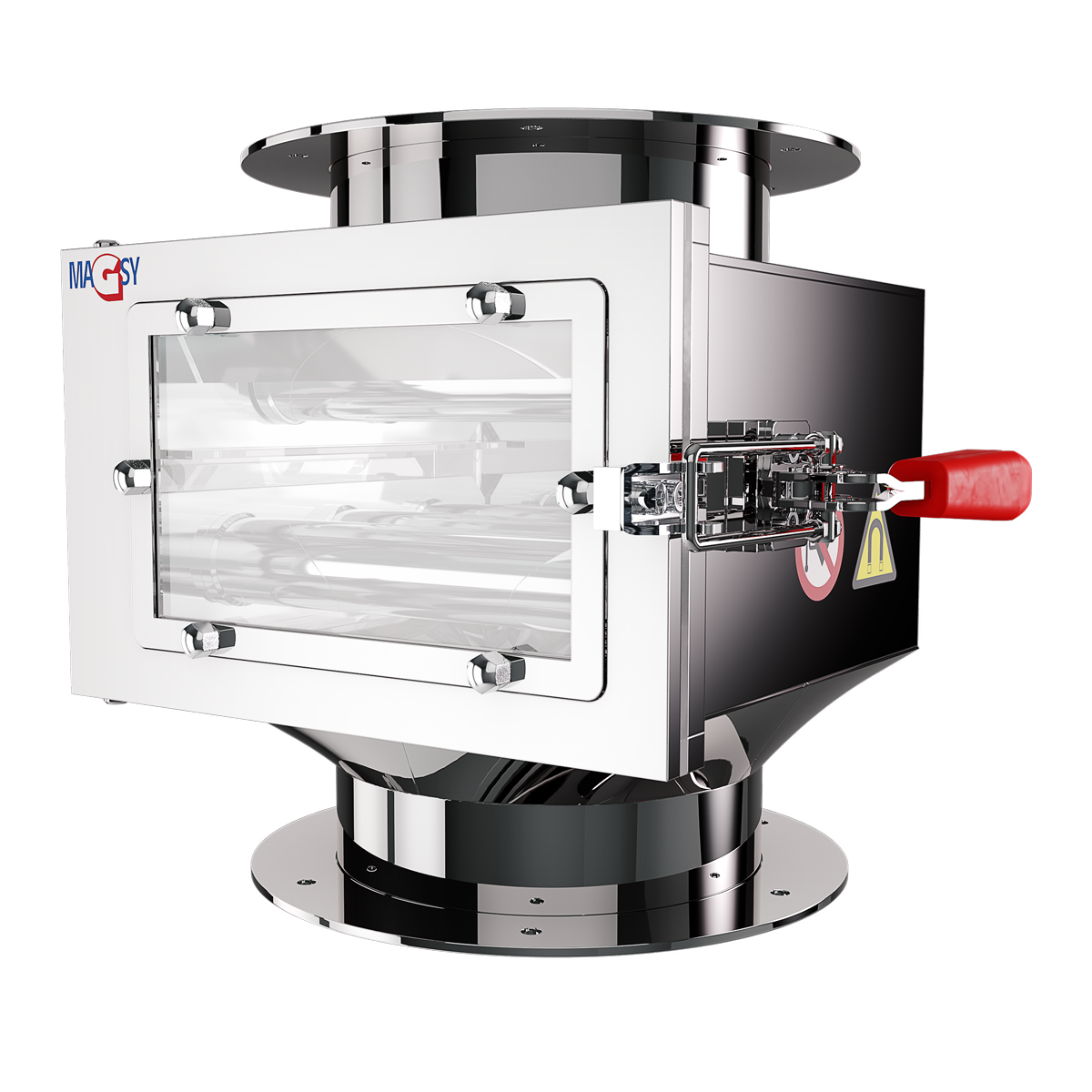

Magnetický separátor výsuvný ve skříňové konstrukci

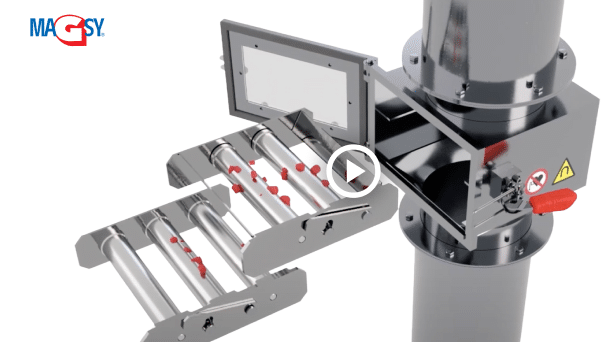

FE nečistoty se zachycují na spodní straně trubic

Funkce všech roštových separátorů je založena na silné magnetické indukci a odtrhové síle na samotném povrchu trubice roštu. Nikoliv na hlubokém magnetickém poli. Nečistota musí být proto přivedena do kontaktu s magnetickou trubicí, nebo do její bezprostřední blízkosti.

Magnetické rošty ve skříni musí být proto umístěny nad sebou, aby jednotlivé trubice obou roštů vzájemně tvořily účinný propadový labyrint.

Správný labyrint trubic je tedy vedle magnetické síly základní, nezbytnou podmínkou správné funkce a účinnosti každého roštového separátoru.

MAGSY disponuje znalostmi a dlouhodobými zkušenostmi v sestavování labyrintů roštů, v závislosti na separovaném mediu a jeho vlastnostech.

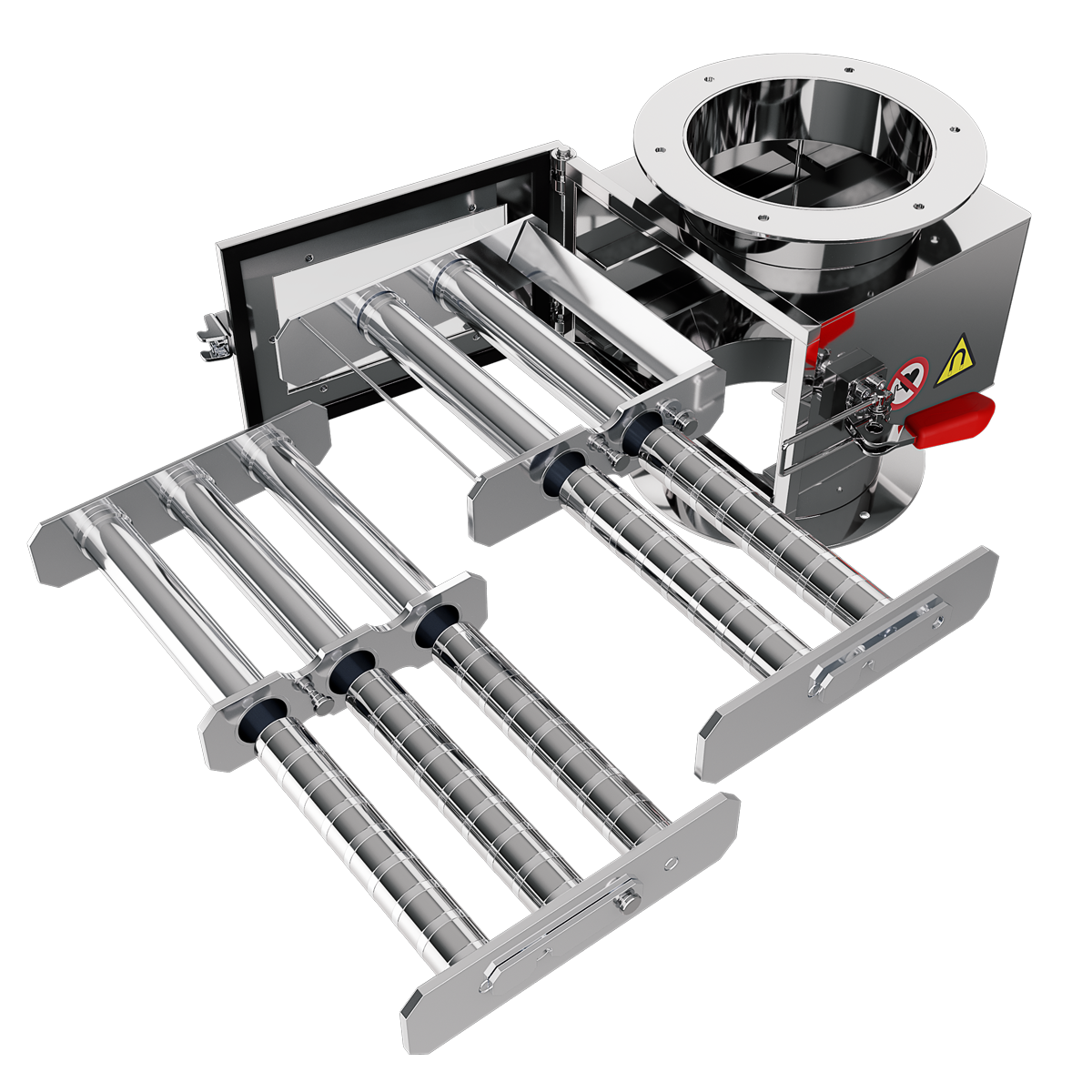

Magnetické rošty v MSV

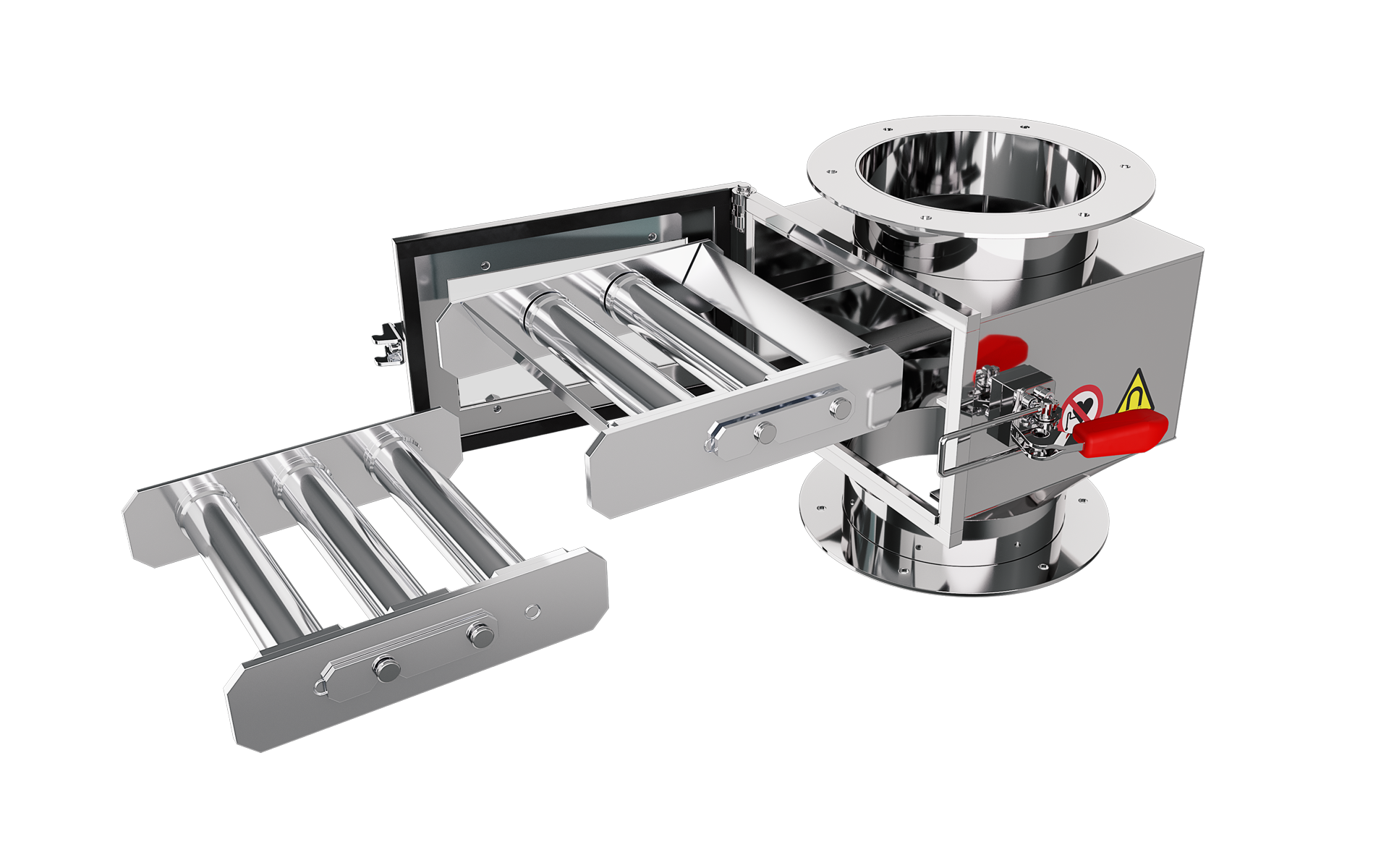

Magnetické rošty jsou samostatně výsuvné ze skříně separátoru MSV. Podle velikosti separátoru obsahují magnetické rošty stanovený počet magnetických trubic tak, aby propadová mezera mezi trubicemi v horizontálním i vertikálním směru respektovala požadavek správného labyrintu při zachování průtoku media.

Četnost čištění není možné určit obecně.  Vždy závisí na velikosti podílu Fe nečistot v samotném mediu. Této hodnotě je potřeba přizpůsobit interval čištění roštů, protože každý, nepřiměřený nános nečistot na trubicích roštu zásadně snižuje účinnost separace.

Proto je použití separátoru MSV vhodné jen do nekontinuálních provozů, kde je možné dodržet pravidelné, dostatečně četné manuální čištění trubic roštů.

Všechny separátory MSV vyžadují pravidelné, manuální čištění roštů od magnetických nečistot. Četnost čištění není možné určit obecně.

Vždy závisí na velikosti podílu Fe nečistot v samotném mediu. Této hodnotě je potřeba přizpůsobit interval čištění roštů, protože každý, nepřiměřený nános nečistot na trubicích roštu zásadně snižuje účinnost separace.

Proto je použití separátoru MSV vhodné jen do nekontinuálních provozů, kde je možné dodržet pravidelné, dostatečně četné manuální čištění trubic roštů.

Propadový labyrint MSV

Účinná funkce všech roštových separátorů je založena

• na dostatečné magnetické indukci (Gs) na povrchu a blízkosti trubic roštu
• na velké odtrhové síle (N) na samotném povrchu trubic roštu
• a na správném, účinném propadovém labyrintu trubic roštu v toku média

Nikoliv na hlubokém magnetickém poli. Nečistota musí být proto přivedena do kontaktu s magnetickou trubicí, nebo do její bezprostřední blízkosti.

Magnetické rošty ve skříni musí být proto umístěny nejméně ve dvou patrech nad sebou, aby jednotlivé trubice obou roštů vzájemně tvořily účinný propadový labyrint.

Čtvercový magnetický rošt – 52120

Tento magnetický rošt má čtvercový profil, je vhodný k umístění do čtvercového potrubí, kde ze sypkých materiálů zachytává volně padající kovové nečistoty. Rošt se skládá z neodymových magnetů s velmi vysokou magnetickou indukcí, díky níž zachytává i jemné kovové částice. Použité magnety mají teplotní odolnost do 120 °C. Hlavní odlišnost tohoto roštu je v tom, že ho tvoří magnetické tyče, které jsou ještě zasunuty do další trubice. Znamená to, že magnety jsou trvale chráněny – jsou zabudovány do magnetické tyče. Snižuje se tak možnost poškození magnetů abrazivním materiálem, a také jsou magnety chráněny při čištění před vodou či jinou kapalinou.. Na druhou stranu to mírně snižuje magnetickou indukci.

Labyrint tvořený pouze roštem s jediným patrem magnetických trubic je pro separaci nedostatečný. V nevyhnutelných případech (např. nedostatečná stavební výška) lze jednopatrový rošt použít, ale takovým řešením nelze docílit dostatečnou úroveň separace. V každém případě je vhodné doplnit jednopatrový rošt alespoň rozhrnovacími stříškami.

Metoda separace přes roštové separátory se stacionárními rošty je velmi účinná v dobře sypných materiálech, ale žádná, i ta nejsilnější magnetická indukce není schopná nahradit funkci dobrého labyrintu v systému separace přes roštové separátory.

Správný labyrint, tvořený minimálně dvěma magnetickými rošty umístěnými nad sebou, je tedy vedle magnetické síly základní a nezbytnou podmínkou správné funkce a účinnosti každého roštového separátoru!

Typové označení a produktová řada

MAGSY produkuje separátory MSV ve třech produktových skupinách: Classic, UP, EKO. Každá skupina je tvořena více modely, podle velikosti magnetického separátoru.  Jednotlivé produktové skupiny MSV se odlišují podle potřeb zákazníků. Konstrukcí, designem a zpracováním s rozdílnou preferencí na stupeň magnetické síly, úrovní komfortu v systému čištění i v úrovni zajištění bezpečnosti práce obsluhy.

Zeptejte se nás – poradíme vám!

Zakázková výroba je naše přednost.

Magnetický separátor s výsuvnými rošty MSV – Classic

MSV-Classic standardně vyráběné modely, velikosti:

• Pro kruhové potrubí o průměrech: 100; 150; 200; 300; 400 mm
• Pro hranaté potrubí o rozměrech: 100×100; 150×150; 200×200; 300×300; 400×400 mm

V případě potřeby (atypické připojovací rozměry, nedostatečná stavební výška) je MAGSY připravena vyrobit MSV Classic v upravených rozměrech podle dispozice, na zakázku.

Hlavní přednosti separátoru MSV – Classic:

• Spolehlivá separace – labyrint dvou pater roštů.
• Vysoká úroveň separace – užití nejsilnějších NdFeB magnetů, a snížení ztráty magnetické síly přesným obrobením krycí trubice jádra na tloušťku max. 0,6 mm.
• Volitelný stupeň magnetické výbavy jader ve stupních I, – VI. – správné řešení úkolu separace v závislosti na provozních podmínkách a cíli separace.
• Vysoká úroveň strojírenského zpracování – nejlepší použité materiály, vysoká přesnost strojního opracování, odolnost, trvanlivost, montážní připravenost.
• Uživatelsky příjemný systém čištění – systém vytažitelných roštů a jader,snížení ztrát pracovního času obsluhy.

Podle cíle magnetické separace, tj. buď ochrany technologie, nebo ochrany produktu media a také podle provozních podmínek úkolu je separátor možné vybavit z hlediska magnetického výkonu různou kompozicí magnetického jádra, a to ve všech čtyřech standardizovaných stupních. Tzn., buď je upřednostněna hodnota magnetické indukce, nebo je třeba preferovat hodnotu odtrhové síly. Podle těchto kritérií je volena kompozice jádra ve stupních I. až VI.

Rošty a magnetická jádra MSV-Classic jsou samostatně výsuvné. Tento systém zabezpečuje možnost pohodlného a dobrého systému čištění roštů od Fe nečistot. Při čištění roštů je však z hlediska bezpečnosti práce potřeba opatrnosti při manipulaci s vytaženými rošty a jádry (neopatrná manipulace = nebezpečí úrazu na prstech rukou).

Poznámka
Pro další usnadnění procesu očištění magnetických roštů a zejména pro zvýšení bezpečnosti práce při čištění roštů MSV-Classic vyrábí MAGSY speciální čistící přípravky.

Základní technická specifikace MSV-Classic

Magnetické vybavení

• velmi silné NdFeB magnety, v krycích trubicích.
• magnet mezikruží vnější Ø= 29 mm, Trubice vnější Ø= 31-32 mm podle magnetic. výkonu

Tepelná odolnost magnetického materiálu

• standardně: do 80 °C
• opčně : až do 150 °C

Magnetický výkon

• volbou ze 6 stupňů, I – VI podle úkolu separace a provoz. podmínek

Systém roštů

• stacionární, vytahovací rošty a vytahovací magnetické jádra

Labyrint propadu

• magnetické rošty minimálně ve dvou patrech

Materiál skříně, roštů

• standardně: nerezová ocel 1.4301 / AISI 304
• opčně: nerezová ocel 1.4404 / AISI 316L (pro kyselé pH)

Materiál dvířek

• standardně: nerezový plech, v kvalitě podle skříně
• opčně: plexisklo PMMA (Polymethylmethakrylát)

Materiál těsnění dvířek

• standardně: gumové těsnění v kvalitě podle úkolu separace a provozních podmínek
• opčně: potravinářské těsnění v konformitě do potravinářského průmyslu

Všechny materiály jsou certifikovány v kvalitě podle norem EU.

Povrchové úpravy

• vnější plochy skříně a rám roštu: strojně tryskáním keramickou směsí
• vnější povrch trubic roštu: strojně tryskáním, nebo leštěním v opci
• vnitřní povrchy skříně jsou strojně otryskány. Pro potravinářský průmysl jsou zákoutí a sváry uvnitř skříně opracovány podle požadavků potravinářských norem (v opci).

Připojovací prvky

• standardně přírubou dle příslušného rozměru potrubí
• nebo volitelně JACOB sponou dle příslušného rozměru potrubí

Protipříruby jsou součást výrobku. Jiné připojovací prvky (např. „hladká trubka“) jako nestandardní provedení je možné v opci.

Strojírenské zpracování

Veškeré strojírenské opracování je prováděno na strojích vlastní výrobní základny a vlastní strojírenské technologie MAGSY CZ.

Sváry dílců

Provedeny dle požadavků platných technologických norem pro svařování nerezových materiálů. Náročnou výstupní kontrolou svárů je zaručena vysoká výstupní kvalita.

Čistící přípravky k MSV

MAGSY, jako výrobce separátorů, se velmi orientuje na zjednodušení způsobu a zvýšení komfortu čištění vlastních separátorů. Pro zjednodušení samotného čištění manuálních separátorů vyrábí MAGSY čisticí přípravky, které jsou nabízeny jako dodatečné, fakultativní zařízení výbavy k separátorům.

Čistící přípravek k MSV-Classic slouží pro zjednodušení procesu čištění, ke zvýšení komfortu čištění a taktéž pro zvýšení bezpečnosti práce při manipulaci s magnetickými rošty. Materiál: nerezový plech 1.4301.

Postup práce s čisticím přípravkem:

• rošt s jádry se upevní do držáku na čisticím přípravku  (č.1)
• po odjištění spony (c.2) se jádra vytáhnou z roštu (č.3)
• samostatné jádra, vytažené z roštu se uloží do samostatné přihrádky (č.4), kde jsou kryty před vlastním poškozením a znečištěním a současně jsou tak zabezpečeny z hlediska úrazu.
• samostatný, prázdný rošt je pak bez magnetického pole a Fe nečistoty z něho volně opadnou do odpadní schránky. Zbytkové nečistoty lze snadno setřít štětcem.

Využití čisticího přípravku:

• zvyšuje komfort čištění
• zvyšuje bezpečnost práce
• zvyšuje trvanlivost magnetických jader

MAGSY doporučuje využívat čisticí přípravky k čištění magnetických separátorů.

Magnetický separátor s výsuvnými rošty MSV – EKO

Velikostní modely, a řešení separátoru:

MSV-EKO je vyráběn pro připojení do kruhového nebo hranatého potrubí.

MSV-EKO, je standardně vyráběn jen v modelech velikosti:

• Pro kruhové potrubí o průměrech: od 100 mm do 200 mm

MSV-EKO se vyrábí jen v jedné úrovni magnetického vybavení, a to v magnetickém výkonu: Magnetická indukce 8900 +/- 500 G a 108 +/-10 N, měřeno na povrchu magnetické tyče.

Hlavní přednosti separátoru MSV – EKO:

• Spolehlivá separace – labyrint dvou pater roštů
• Vysoká úroveň separace – užití nejsilnějších NdFeB magnetů, a snížení ztráty magnetické síly přesným obrobením krycí tyče  jádra na tloušťku max. 0,6 mm.
• Vysoká úroveň strojírenského zpracování – nejlepší použité materiály, vysoká přesnost strojního opracování, odolnost, trvanlivost, montážní připravenost
• Low-cost cenová kategorie s ohledem na jednoduchou konstrukci.

Nevýhodou je nekomfortní systém čištění magnetických tyčí separátoru od Fe nečistot.

Separační komponentu MSV-EKO tvoří uzavřené magnetické tyče, které jsou upevněny k přední, nosné stěně skříně separátoru. Rošt magnetického separátoru jako celek je vysouvací ze skříně, ale jádra nelze samostatně vysunout.

Čištění magnetického roštu je možné provádět jen manuálně, postupným čištěním (stahováním) Fe-nečistot z povrchu magnetických tyčí, přes odpor magnetické síly.

To je méně komfortní postup ve srovnání se systémem čištění u MSV-Classic, nebo zejména MSV-UP. Při čištění roštu je také potřeba dbát zvýšené opatrnosti z hlediska bezpečnosti práce (neopatrná manipulace = nebezpečí úrazu na prstech rukou).

Základní technická specifikace MSV-EKO

Magnetické vybavení

• velmi silné NdFeB magnety, v uzavřených magnetických tyčích
• magnet válec Ø= 29 mm, Tyč vnější Ø= 31 mm
• tepelná odolnost magnetického materiálu: standardně jen do 80 ˚C

Magnetický výkon

• jediná úroveň 8900 +/-500 G // 108 +/-10 N, měřeno na povrchu tyče

Systém roštů

• stacionární vytahovací rošt, nevytažitelné magnetické jádra

Labyrint propadu

• magnetický rošt ve dvou patrech

Materiál skříně, roštů

• standardně jen nerezová ocel 1.4301 / AISI 304

Materiál dvířek

• standardně, jen nerezový plech, v kvalitě podle skříně

Materiál těsnění skříně

• standardně: gumové těsnění v kvalitě podle úkolu separace a provozních podmínek
• opčně: potravinářské těsnění v konformitě do potravinového průmyslu

Všechny materiály jsou certifikovány v kvalitě podle norem EU.

Povrchové úpravy

• vnější plochy skříně: strojně tryskáním keramickou směsí
• vnější povrch tyčí: bez úpravy, nebo leštěním v opci
• vnitřní povrchy skříně jsou strojně otryskány. Pro potravinářský průmysl jsou zákoutí a sváry uvnitř skříně opracovány podle požadavků potravinářských norem (v opci).

Připojovací prvky

• standardně, jen přírubou. Protipříruby jsou součást výrobku.

Strojírenské zpracování

Veškeré strojírenské opracování je prováděno na strojích vlastní výrobní základny a vlastní strojírenské technologie MAGSY CZ.

Sváry dílců

provedeny dle požadavků platných technologických norem pro svařování nerezových materiálů. Náročnou výstupní kontrolou svárů je zaručena vysoká výstupní kvalita.

Zeptejte se nás – poradíme vám!

Zakázková výroba je naše přednost.

Magnetický separátor s výsuvnými rošty

Velikostní modely, a řešení separátoru

MSV-UP je vyráběn buď pro připojení do kruhového, nebo hranatého potrubí.

MSV-UP standardně vyráběné modely, velikosti:

• Pro kruhové potrubí o průměrech: 200; 300; 400 mm
• Pro hranaté potrubí o rozměrech : 200×200; 300×300; 400×400 mm

V případě potřeby (atypické připojovací rozměry, nedostatečná stavební výška) je MAGSY připravena vyrobit MSV UP v upravených rozměrech  podle dispozice, na zakázku.

Hlavní přednosti separátoru MSV – UP:

• Spolehlivá separace – labyrint minimálně dvou pater roštů.
• Vysoká úroveň separace – užití nejsilnějších NdFeB magnetů, a snížení ztráty magnetické síly přesným obrobením krycí trubice jádra na tloušťku max. 0,6 mm.
• Volitelný stupeň magnetické výbavy jader ve stupních I, – VI.  – správné řešení úkolu separace v závislosti na provozních podmínkách.
• Inovativní řešení celkového systému, včetně výborného konstrukčního řešení zakrytí jader, a možnosti snadné výměny jednotlivých krycích trubic – úspory provozních nákladů na údržbu zařízení.
• Kompaktní zařízení, rošty jsou součástí skříně, odnímatelná nádoba na Fe-odpad je součástí produktu – nevyžaduje žádný dodatečný, čistící přípravek.
• Uživatelsky nejpříjemnější systém čištění = vyjížděním samostatné komponenty, snížení ztrát pracovního času obsluhy, vysoký stupeň ochrany bezpečnosti práce!.
• Nejvyšší úroveň strojírenského zpracování – nejlepší použité materiály, vysoká přesnost strojního opracování, odolnost, trvanlivost, montážní připravenost.

MSV-UP je kompaktní zařízení, kde rošty a magnetická jádra tvoří samostatnou komponentu, která se posouvá, resp. vyjíždí ze skříně separátoru na jednu stranu. Posun komponenty je veden na přesných lineárních vedeních. Tento systém zabezpečuje možnost zcela pohodlného, zejména však z hlediska bezpečnosti práce velmi jistého systému očištění roštů od FE-nečistot. Při procesu čištění magnetického separátoru nepřijdou ruce obsluhy vůbec do kontaktu s magnetickými jádry, tzn., riziko úrazu je zde minimalizováno! Odnímatelná nádoba na FE-odpad je součástí separátoru, separátor nevyžaduje žádný přídavný čisticí přípravek.

Magnetická jádra ve vysunuté pozici jsou kryta flexibilním vakem. Tímto způsobem jsou jádra chráněna proti vlivům vnějšího prostředí a před poškozením. Krycí trubice jader jsou jednotlivě vyměnitelné. To je významná úspora nákladů na údržbu zařízení z důvodu opotřebení krycích trubic.

Krycí trubice odolné proti opotřebení – speciální povrchová úprava RPFA

Pro použití ve velmi abrazivním materiálu dodáváme krycí trubice se špičkovou povrchovou úpravou. Tato speciální povrchová úprava má tloušťku 200 μm a spolehlivě dlouhodobě ochrání trubice před prodřením.Oproti běžným trubicím z nerezové oceli je nebudete muset tak často vyměňovat a prodlouží se díky tomu i životnost separátoru.

Postup  čištění MSV UP

Základní technická specifikace MSV-UP

Magnetické vybavení

• velmi silné NdFeB magnety, v krycích trubicích
•  magnet mezikruží vnější Ø= 29 mm, Trubice vnější Ø= 31-32 mm podle magnetického výkonu

Tepelná odolnost magnetického materiálu

• standardně: do 80 ˚C
• opčně : až do 150 ˚C

Magnetický výkon

• standardně ve 6 stupních, tj. stupeň I,  –  VI.

Systém roštů

• samostatná, vyjíždějící komponenta s posuvnými rošty a jádry

Labyrint propadu

• magnetické rošty minimálně ve dvou patrech

Lineární vedení posuvu

• velmi přesné lineární vedení, prachově utěsněné kluzné plochy

Materiál skříně, roštů

• standardně:  nerezová ocel 1.4301 / AISI 304
• opčně:  nerezová ocel 1.4404 / AISI 316L (pro kyselé pH)

Materiál těsnění skříně

• standardně: gumové těsnění v kvalitě podle úkolu separace a provozních podmínek
• opčně:  potravinářské těsnění v konformitě do potravinového průmyslu

Materiál flexibilní vak

• Kortexin

Povrchové úpravy

• vnější plochy skříně a rám roštu: strojně tryskáním keramickou směsí
• vnější povrch trubic roštu: strojně tryskáním, leštěním v opci, antiabrazivní
• vnitřní povrchy skříně jsou strojně otryskány. Pro potravinářský průmysl jsou zákoutí a sváry uvnitř skříně opracovány podle požadavků potravinářských norem (v opci).

Připojovací prvky

• standardně přírubou dle příslušného rozměru potrubí
• nebo volitelně JACOB sponou dle příslušného rozměru potrubí

Protipříruby jsou součást výrobku.  Jiné připojovací prvky (např. „hladká trubka“) jako nestandardní provedení je možné v opci.

Strojírenské zpracování

Veškeré strojírenské opracování je prováděno na strojích vlastní výrobní základny a vlastní strojírenské technologie MAGSY CZ.

Sváry dílců

Provedeny dle požadavků platných technologických norem pro svařování nerezových materiálů. Náročnou výstupní kontrolou svárů je zaručena vysoká výstupní kvalita.
