Magnetický válec

Magnetický válec patří mezi separátory s automatickým čištěním, tedy bez nutnosti lidské obsluhy. Díky využití magnetického válce je možné separovat feromagnetické nečistoty ze suchých směsí dopravovaných pomocí pásového dopravníku. Slouží k separaci větších kovových nečistot.

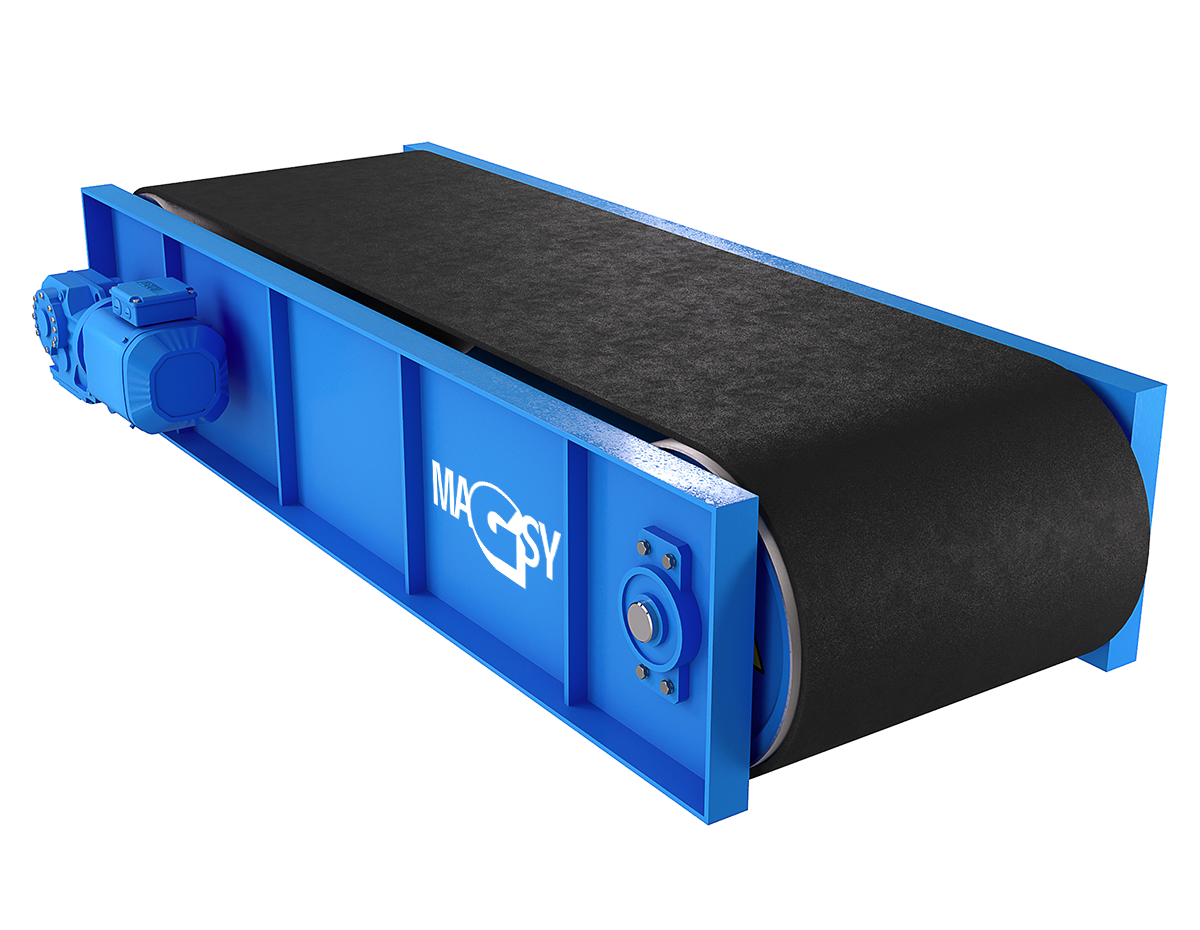

Magnetický válec je nejčastěji používán tak, že se jím nahradí stávající koncový válec dopravníku. Válec tedy vyrobíme přesně tak, abychom jím mohli nahradit stávající válec a aby nebylo potřeba dopravník nijak upravovat.

Průmyslové obory použití MV

Magnetický válec je možné použít tam, kde je separovaný materiál dopravován pásovým dopravníkem.

Obory použití:

  • Recyklace odpadů
  • Výroba stavebních hmot
  • Potravinářský průmysl

Oblasti použití v průmyslovém provozu:

  1. Separace na ochranu technologie v provozu:

    Nejčastěji je magnetický válec instalován za účelem ochrany výrobní technologie. V těchto případech obvykle bývá osazen feritovými magnety. Takto vybavený separátor umožňuje separovat spíše větší kovové nečistoty tak, aby bylo sníženo riziko poškození následné výrobní technologie. I pro toto využití je možné separátor osadit i velmi silnými neodymovými magnety. Vždy záleží na konkrétní situaci.
  2. Separace na čistotu produktu:

    Je možné použít separátor s feritovými i velmi silnými neodymovými magnety. Spíše však doporučujeme použít neodymové magnety.

Konstrukce a funkce magnetického válce MV

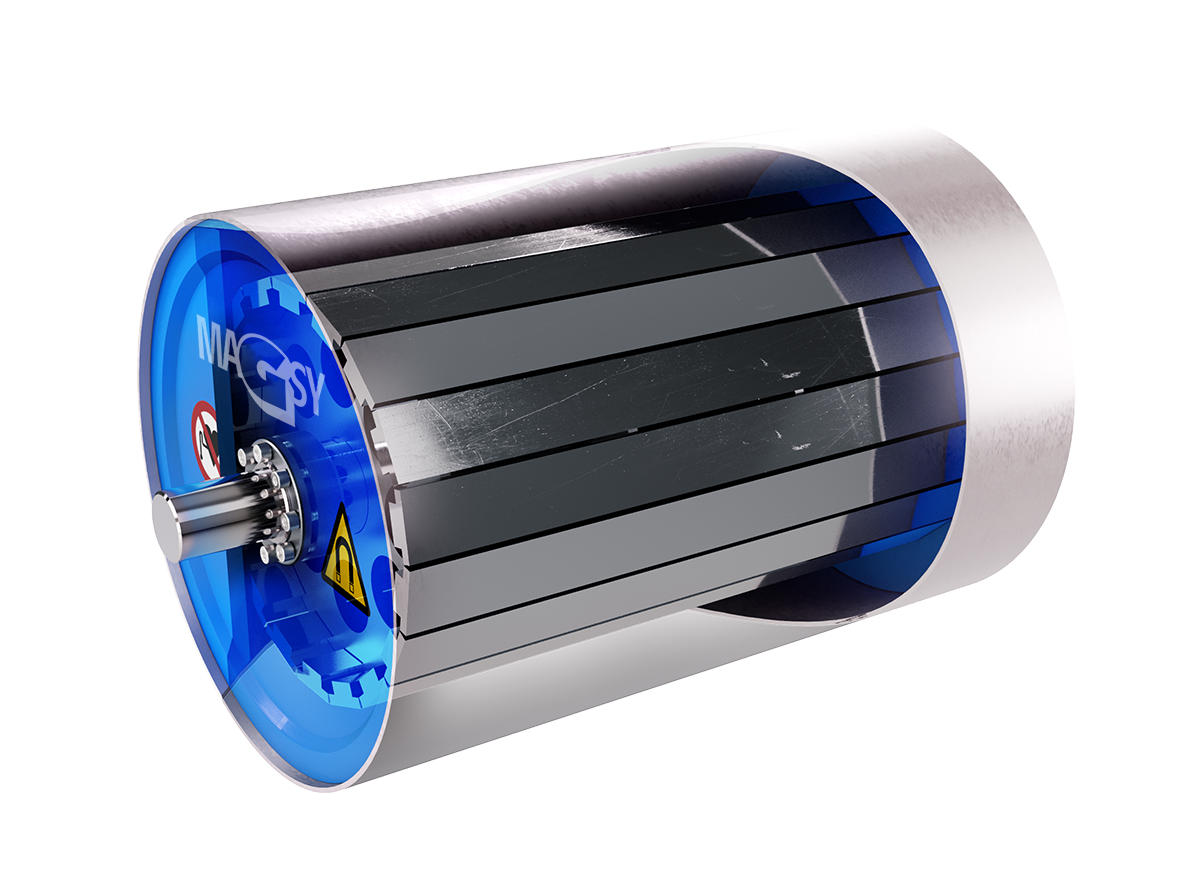

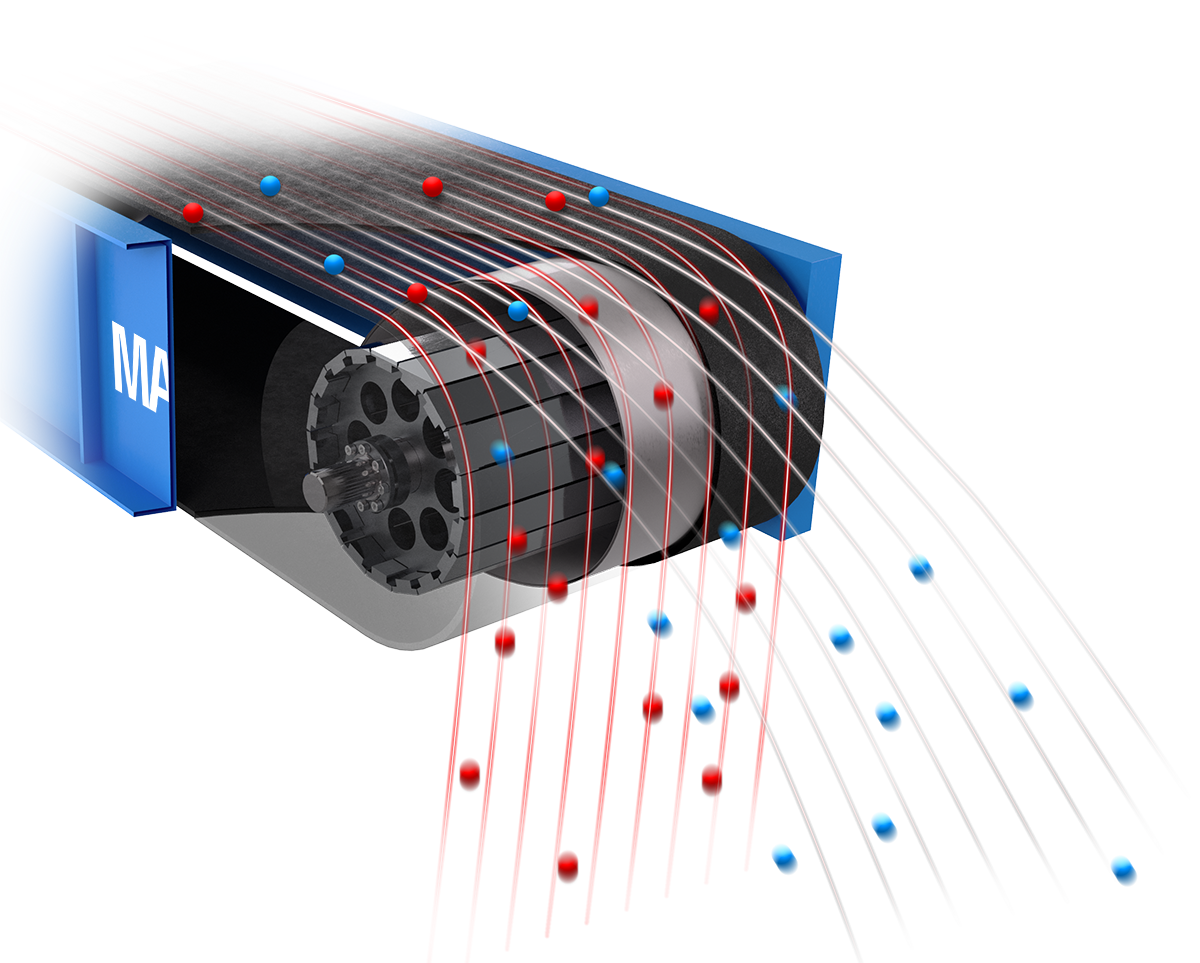

Magnetický válec obsahuje feritové nebo velmi silné neodymové magnety. Válec je vsazen v dopravníku a zachytává feromagnetické nečistoty, které vynáší za osu válce. Zde vlivem zvyšující se vzdálenosti mezi válcem a pásem dopravníku dojde k tomu, že kovy za osou válce odpadávají.

Předpokladem kvalitní separace je co nejmenší vrstva materiálu dopravovaná na pásu. V případě, že je vrstva materiálu větší (případně dopravovaný materiál špatně prostupný), tak magnetický válec dokáže separovat feromagnetiké nečistoty pouze ze spodní části vrstvy materiálu. V těchto případech doporučujeme válec kombinovat s magnetickou deskou nebo s magnetem nad dopravník, čímž se vytvoří velmi účinná kombinace separátorů pro tyto náročné provozy.

V případě, že to konstrukce pásového dopravníku vyžaduje, tak je možné magnetický válec pogumovat. Snižuje se tím ale síla magnetického válce a tím i kvalita separace.

Hlavní přednosti magnetického válce MV:

  • Automaticky čištěný magnetický separátor – bez nutnosti obsluhy. S tím spojená minimalizace nákladů na personál.
  • Výroba na míru tak, aby bylo možné nahradit stávající válec dopravníku magnetickým.
  • Možnost osadit feritovými i velmi silnými neodymovými NdFeB magnety pro dosažení maximální úrovně magnetické separace
  • Možnost dodání válce včetně jeho pogumování

Potřebujete magnetický válec jiných rozměrů?

Kontaktujte nás a jistě pro Vás nalezneme vhodné řešení!

Základní technická specifikace MV

MV standardně vyráběné modely, velikosti

  • Vyrábíme magnetické válce o průměrech: 80; 104; 154; 204; 254; 304; 406; …; 800 mm
  • Délka válce: standardně 150 – 2000 mm
  • Hřídel: dle Vašich požadavků

Magnetické vybavení

  • Feritové nebo velmi silné NdFeB magnety

Tepelná odolnost magnetického materiálu

  • standardně: do 80 ˚C
  • opčně: až do 150 ˚C

Magnetický výkon

  • feritové magnety: 1 500 – 2 000 Gs
  • neodymové NdFeB magnety: 6 000 - 8 000 Gs

V případě, že je vyžadována nejvyšší úroveň magnetické separace, můžeme vyrobit magnetický válec osazený nejsilnějšími neodymovými magnety s dosažením magnetické indukce až 12 000 Gs!

Čištění separátoru

  • automatické čištění bez nutnosti obsluhy

Materiál

  • standardně: nerezová ocel 1.4301 / AISI 304.

Strojírenské zpracování

  • veškeré strojírenské opracování je prováděno na strojích vlastní výrobní základny a vlastní strojírenské technologie MAGSY CZ.

Sváry dílců

  • provedeny dle požadavků platných technologických norem pro svařování nerezových materiálů. Náročnou výstupní kontrolou svárů je zaručena vysoká výstupní kvalita.

Zeptejte se nás – poradíme vám!

Zakázková výroba je naše přednost.

Napište si o nabídku na separátor

MAGSY je kompetentní navrhnout správný typ i model separátoru včetně magnetického výkonu a labyrintu pro zadaný úkol separace. Potřebuje k tomu znalost provozních podmínek, parametry media a Fe-nečistot.
