Cisternový magnetický separátor MF CIS

Průtokový cisternový separátor práškových materiálůCisternový průtokový magnetický separátor řady MF CIS slouží k zachycení feromagnetických nečistot ze suchých práškových materiálů potravinářského, chemického anebo surovinového průmyslu, které jsou přepravovány cisternovými vozy a sklápěcími sily, kde je vykládka sypkých směsí realizována pomocí stlačeného vzduchu. Slouží k finální ochraně produktu při expedici a dodávkách.

Špičkový magnetický výkon spolu s dokonalým zpracováním a systémem čištění splňují potřeby nejnáročnějších zákazníků různých průmyslových odvětví, kde jsou kladeny vysoké požadavky na čistotu finálního produktu.

Výhody cisternového separátoru MF CIS

  • Velmi snadná manipulace a čištění, flexibilita.
  • Možnost instalovat také fixně do pozice příjmu materiálu.
  • Vysoká odtrhová síla a magnetická indukce.
  • Připraven pro běžně používané potrubní systémy – 80 mm (G 3“) a 100 mm (G 4“).
  • Splňuje normy pro použití v potravinářství, např. EN 1935/2004.
  • Je vyroben z nerez oceli 1.4301.
  • Příslušenství: kuželové nebo ploché demontovatelné sítko + ochranný box .
  • Odolnost, trvanlivost, montážní připravenost.
  • Certifikát magnetických vlastností – měřeno kalibrovanými přístroji a proškoleným personálem. Pravidelná kontrola a kontrolní měření servisním oddělením MAGSY přímo u Vás.
  • Zařazen v systému rychlé dodávky.

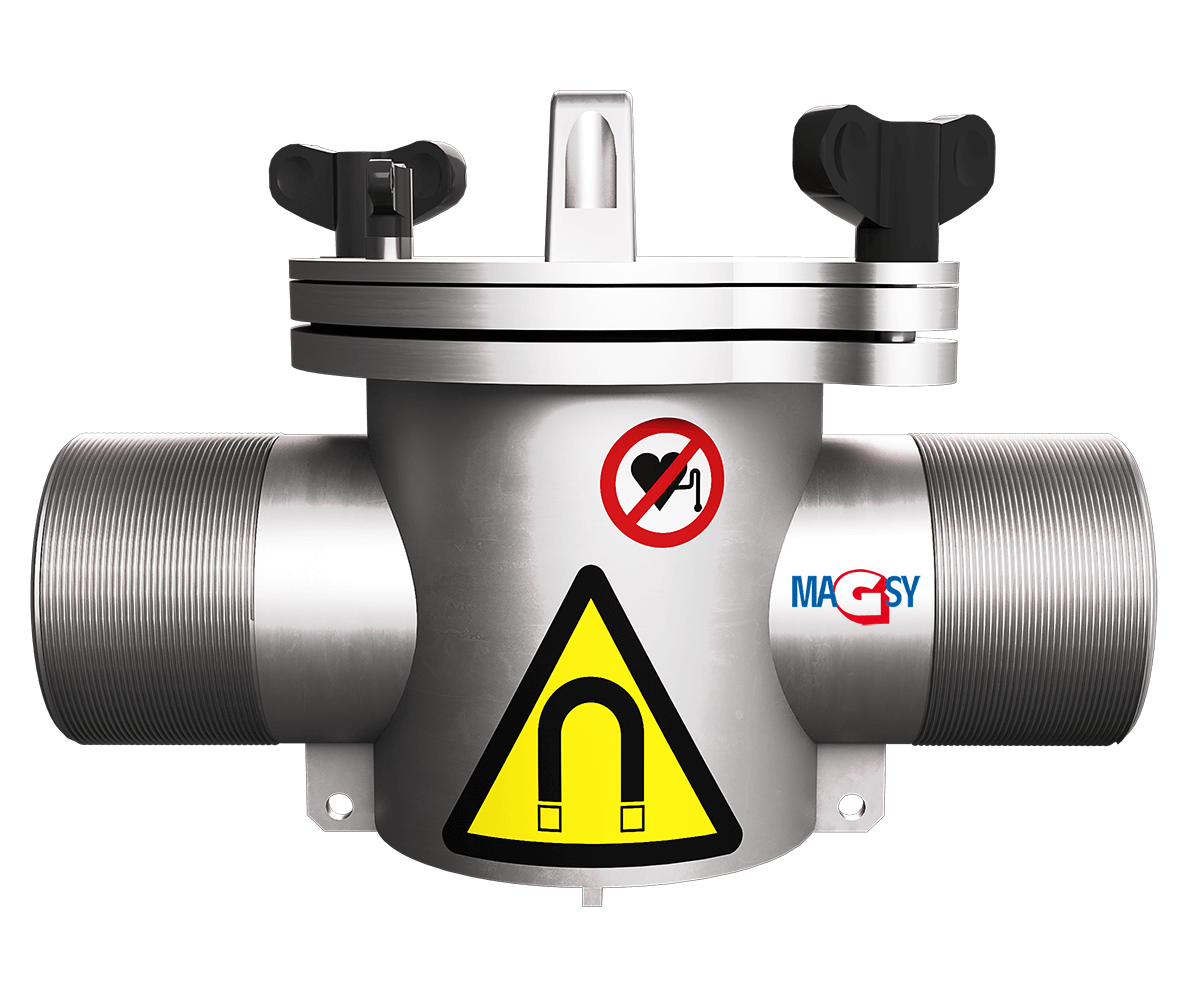

Velikostní modely

MF CIS je standardně  vyráběn se závitovým šroubením G3“ a G4“ – 80 a 100 mm.

Funkce separátoru MF CIS

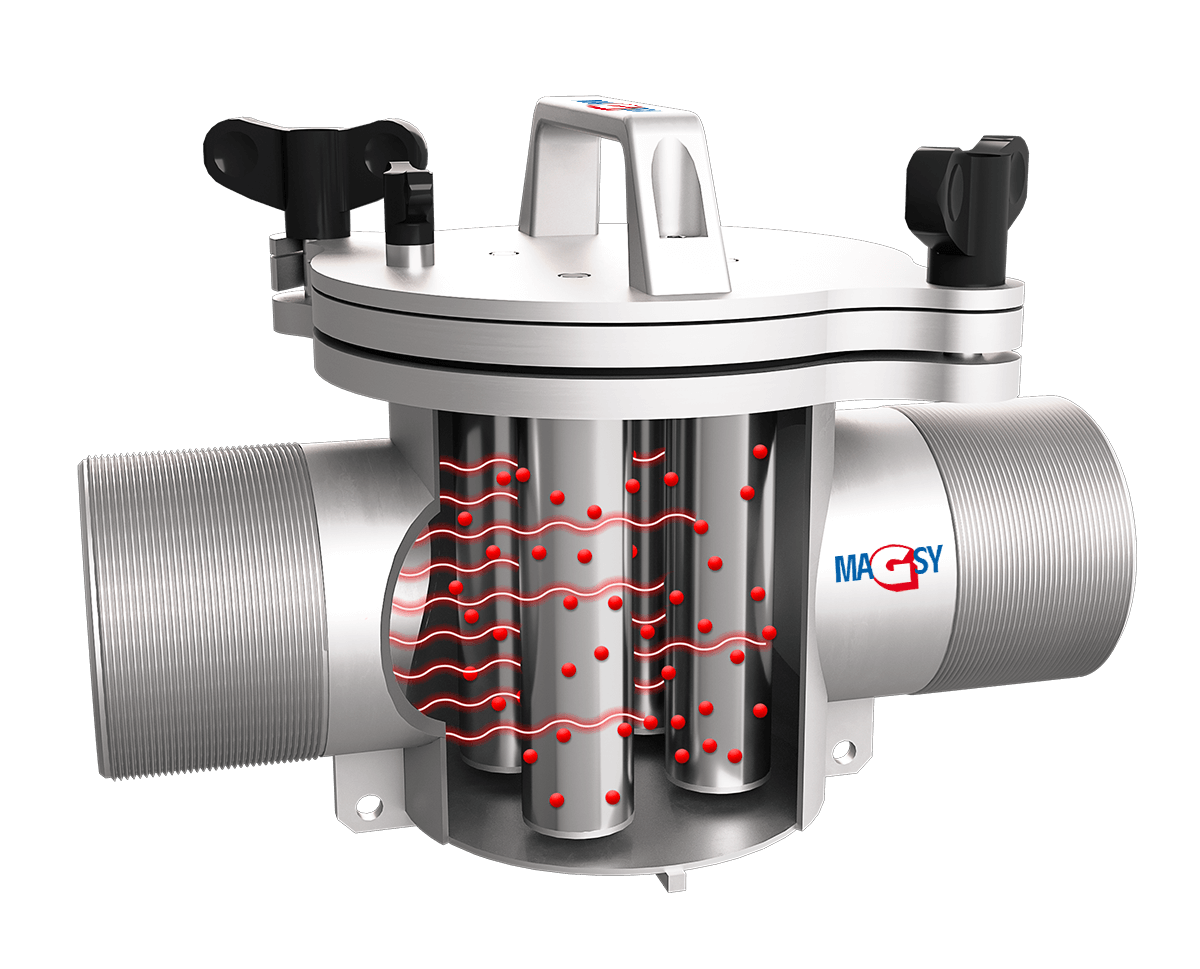

Sypký materiál prochází dokonalým labyrintem 4 magnetických trubic průměru 30 mm osazených NdFeB magnety. Tělo separátoru je kapacitně konstruováno tak, že při vykládce nedochází k tlakovým ztrátám a k zásadnímu prodloužení času vykládky. Je určený do tlaku max. 2 bary pro dobře sypké neabrazivní materiály.

Konstrukce separátoru MF CIS

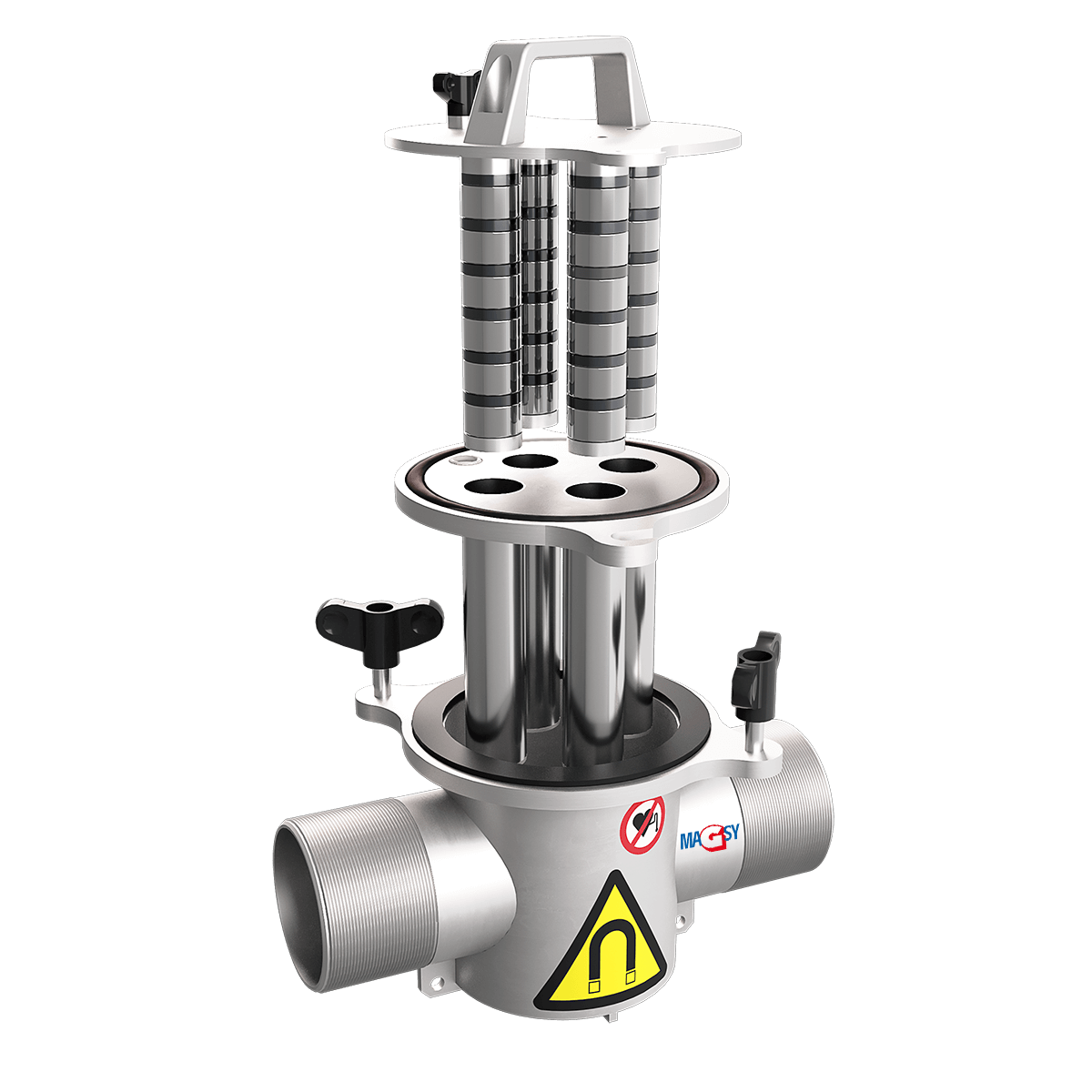

Separátor tvoří dvě plně odnímatelné části -  tělo separátoru a magnetický komponent.  Komponent s magnetickými trubicemi vyjmete z těla magnetického separátoru pomocí bajonetového uzávěru a pomocí madla vytáhnete neodymová magnetická jádra do horní polohy. Tím dojde k odmagnetování nerezových krycích trubic a kovy odpadnou.

Informace o kvalitě zpracování

Dbáme na vysokou kvalitu magnetických separátorů

Přečtěte si podrobnosti o technické dokumentaci

Postup  čištění MF CIS

K ochraně magnetických jader před poškozením během čištění slouží bezpečnostní box, který ochrání separátor také při přepravě v úložném prostoru cisterny. Jako další vybavení nabízíme kuželové nebo ploché sítko včetně mezikusu, které je možné v případě potřeby instalovat k MF CIS.

Separátor je vyroben z nerez oceli 1.4301 a povrchová úprava je opískováním. Krycí trubice magnetických jader jsou z leštěné nerez oceli 1.4301. Na přání vyrobíme i cisternový separátor v celoleštěném provedení.

Celková hmotnost 12 kg umožňuje bezproblémovou obsluhu jednou osobou.

Základní technická specifikace

Magnetické vybavení

  • velmi silné NdFeB magnety v krycích leštěných nerezových trubicích

Tepelná odolnost magnetického materiálu

  • standardně do 80 °C

Magnetický výkon

Materiál separátoru

  • standardně: nerezová ocel 1.4301 / AISI 304
  • opčně: nerezová ocel 1.4404 / AISI 316 L (pro kyselé pH)

Tlaková odolnost

  • standardně: 2 bar
  • dle požadavků je možné připravit provedení do vyššího tlaku

Povrchové úpravy

  • vnější plochy a tělo separátoru: strojně tryskáním keramickou směsí
  • vnější povrch krycích trubic: leštění

Připojovací prvky

  • standardně závitová trubka 80 nebo 100 mm
  • dle požadavků možné dovybavit rychloupínacími hasičskými spojkami

Materiál těsnění

  • standardně: těsnění splňující požadavky pro potravinářský průmysl
  • opčně: modré detekovatelné těsnění pro potravinářský průmysl nebo dle požadavků

Volitelné funkční příslušenství

  • odolný bezpečnostní box MF CIS – chrání magnetická jádra při čištění a separátor při přepravě (vybaveno štětcem a hadříkem – konformní pro potravinářství a 2 náhradními křídlovými maticemi)
  • kuželové sítko (5 mm) nebo ploché sítko (15x15 mm) včetně mezikusu

Strojírenské zpracování

Veškeré strojírenské opracování je prováděno na strojích vlastní výrobní základy a vlastní strojírenské technologie MAGSY CZ.

Sváry dílců

Provedeny dle požadavků platných technologických norem pro svařování nerezových materiálů. Náročnou výstupní kontrolou svárů je zaručena vysoká kvalita zpracování.
